卧式加工中心

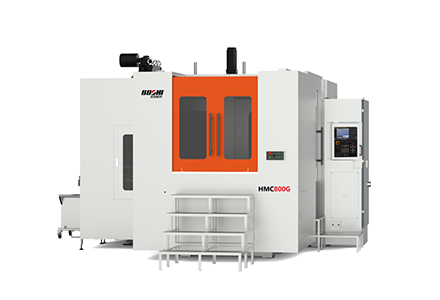

HMC800G

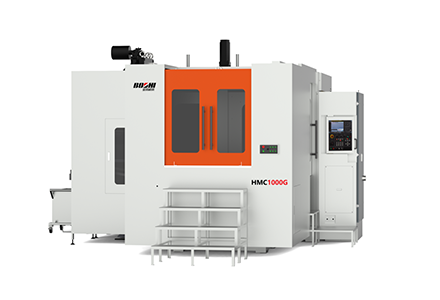

HMC800G/HMC1000G

产品介绍：

HMC系列卧式加工中心采用正T型结构，整体式底座，大跨距双层壁立柱，三轴滚柱导轨，整机结构刚性高。机床采用进口高速滚珠丝杠，强制冷却主轴，有力保证了机床的精度稳定性。采用高档数控系统，高速配置，控制精度高，能满足各行业需求。

产品特点：

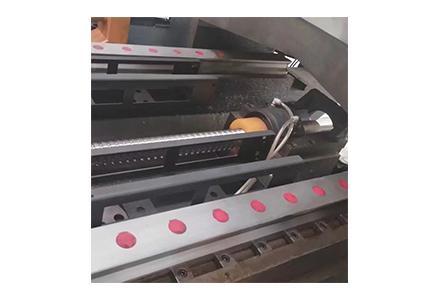

1) 正T型阶梯床身结构，三轴采用多滑块滚柱线轨，整机高刚性；

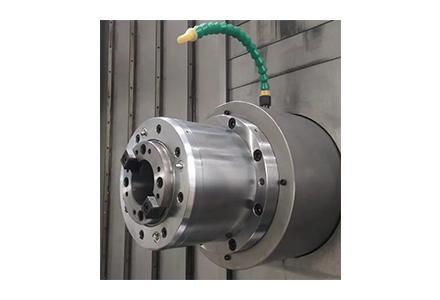

2) BT50型式主轴结构，可进行高精、大扭矩切削加工；

3) 主轴、丝杠轴承采用强制冷却，主轴自重气平衡，整机精度高而稳定；

4) 配备高精密旋转工作台、三轴全闭环控制,可进行箱体等零件的精密加工。

适用行业：

适用于箱体、盘类、板壳、机座等零件的批量多面机械加工，特别适合用于各种模具、有色金属等零件的高精高速加工。

技术规格：

项目		单位	HMC800G	HMC1000G
移动	X轴	mm	1500	1500
	Y轴	mm	1350	1350
	Z轴	mm	1350	1350
	主轴端到工作台中心的距离	mm	100-1450	100-1450
	主轴中心到托盘顶部的距离	mm	100-1450	100-1450
HMC工作台及托盘	工作台尺寸	mm	800×800	1000×1000
	工作台分度	Deg	360×0.01°（0.001°）	360×0.01°（0.001°）
	工作台承载能力	kg	2000	2000
	最大工件尺寸，回转直径	mm	Ф1500，H1400	Ф1500，H1400
	工作台离地面距离	mm	1300	1300
主轴	主轴最高转速	r/min	8000	8000
	主轴功率	kW	22/26	22/26
	锥孔		BT50	BT50
	主轴冷却方式		强制冷却	强制冷却
进给	导轨		滚柱线性导轨	滚柱线性导轨
	进给电机扭矩X/Y/Z	Nm	30/30/30	30/30/30
	快速进给速度X/Y/Z	m/min	48/48/48	48/48/48
	切削进给速度X/Y/Z	m/min	20	20
	丝杠冷却		强制冷却	强制冷却
	三轴光栅		标配	标配
刀具装置	刀具容纳数	把	40（60）	40（60）
	刀具交换方式		机械手	机械手
	刀具选择方式		双向	双向
	刀具最大重量	kg	25	25
	最大刀具直径（满刀/邻空）	mm	120/250	120/250
	最大刀具长度	mm	500	500
	刀柄型式		BT50	BT50
精度	定位精度	mm	0.01	0.01
	配光栅尺定位精度	mm	0.008	0.008
	重复定位精度	mm	0.006	0.006
	配光栅尺重复定位精度	mm	0.004	0.004
	工作台分度定位精度	″	2	2
	工作台重复分度定位精度	″	2	2
其它	数控系统		FANUC 0i-MF	FANUC 0i-MF
	气源	MPa	≥0.6	≥0.6
	切削液槽容量	L	1000	1000
	电源	kW	70	70
	机床外形尺寸（不含排屑器）	mm	8000×6000×4200	8000×6000×4200
	机床重量	kg	25000	25000
